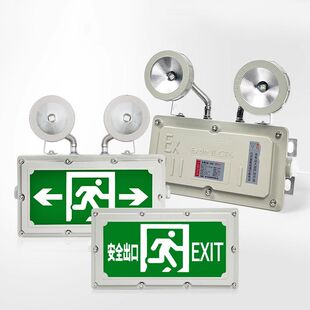

Ce voyant de sortie de secours antidéflagrant est doté d'un boîtier ABS PC ignifuge résistant aux chocs et à la corrosion, offrant une protection fiable dans les environnements dangereux. Équipé de puces LED à haute luminosité, il délivre un panneau de sortie clair avec une intensité lumineuse de ≥ 150cd, assurant une visibilité jusqu'à 30 mètres de distance. Son indice antidéflagrant Ex d IIB T6 Gb garantit un fonctionnement sûr dans les emplacements dangereux des zones 1 et 2 où des gaz ou des vapeurs inflammables sont présents. Le dispositif de protection d'entrée IP65 le rend résistant à la poussière et aux jets d'eau, adapté à une utilisation intérieure et extérieure. De plus, il dispose d'un système de charge automatique qui charge complètement la batterie en 8 heures, et il dispose d'une fonction d'avertissement de batterie faible pour rappeler aux utilisateurs de remplacer la batterie en cas de besoin. Les options de montage mural ou encastré permettent une installation flexible dans différents aménagements d'installations et sont conformes aux normes internationales d'éclairage de secours.
Ce voyant de sortie de secours antidéflagrant a une puissance nominale de 5W, avec une intensité lumineuse de ≥ 150cd pour le panneau de sortie. Sa durée d'urgence est de 90 minutes, assurant un éclairage suffisant pour l'évacuation lors des pannes de courant. Le boîtier est fabriqué en matériau PC ABS ignifuge, qui répond aux normes UL94 V-0 ignifuges. Les dimensions globales sont 320mm (longueur) × 150mm (largeur) × 80mm (hauteur), et il pèse 1.2kg, ce qui le rend léger et facile à installer. La tension d'entrée est AC220V, avec un courant de charge de 0,2A. Sa cote antidéflagrante est Ex d IIB T6 Gb, et il détient les certifications CNEx et CE, répondant aux normes de sécurité internationales. La batterie rechargeable intégrée a une durée de vie de 500 cycles de charge-décharge, et elle est conçue pour fonctionner à des températures allant de-20 ° C à 55 ° C, le rendant approprié pour la plupart des environnements dangereux d'intérieur. Il dispose également d'un bouton de test qui permet aux utilisateurs de vérifier la fonction d'urgence sans interrompre le fonctionnement normal.
Cette lumière de sortie de secours antidéflagrante est largement applicable dans divers environnements dangereux, y compris les raffineries pétrochimiques, les usines de traitement chimique, les ateliers de fabrication pharmaceutique et les entrepôts de stockage de matières inflammables. Il convient également pour une utilisation dans les plates-formes de forage pétrolier, les navires marins et les stations de métro, où les pannes de courant pourraient entraîner des situations d'évacuation dangereuses. Sa conception compacte permet une installation dans des couloirs étroits, des cages d'escalier, des portes de sortie et des parkings souterrains. Pour les installations qui exigent le respect des règles de sécurité, cette lampe répond aux normes internationales d'éclairage d'urgence et aux normes antidéflagrantes, garantissant que les entreprises respectent les exigences de sécurité de l'industrie et évitent les amendes ou les accidents potentiels. Il est également facile à entretenir, avec une longue durée de vie de la batterie et des fonctions de test simples qui permettent aux utilisateurs de vérifier rapidement son état de préparation d'urgence.
