1. Température de l'air ambiant : maximum +40℃, minimum -15℃
2. Conditions d'humidité :
3. Intensité sismique : pas plus de la classe 8.
4. L'air ambiant ne doit pas être contaminé de manière évidente par des gaz corrosifs ou inflammables, de la vapeur d'eau, etc.
5. Le site d'installation ne doit pas être soumis à des vibrations fortes fréquentes.
6. Si l'équipement est utilisé dans des conditions dépassant les exigences normales spécifiées dans la norme GB 3906, un accord mutuel doit être conclu entre l'utilisateur et le fabricant.
1. Numéro du schéma du circuit principal, objet de l'application, schéma monofilamentaire, dessin d'agencement, plan de la salle de distribution, etc.
2. Schéma de câblage des circuits auxiliaires et dessin d'agencement des bornes.
3. Modèle, spécification et quantité des composants électriques installés dans l'appareillage de coupure.
4. Exigences relatives aux fonctions de commande, de mesure et de protection de l'appareillage de coupure, ainsi qu'aux exigences relatives aux autres dispositifs de verrouillage et aux dispositifs automatiques.
5. Si une connexion par pont de collecteurs est requise entre les appareillages de coupure ou pour l'armoire d'arrivée, des données spécifiques comprenant la capacité nominale de conduction du courant, la portée et la hauteur au-dessus du niveau du sol du pont de collecteurs doivent être fournies.
6. Type et quantité des accessoires et pièces de rechange requis.
7. Les conditions environnementales particulières de fonctionnement de l'appareillage de coupure doivent être entièrement spécifiées lors de la passation de commande.

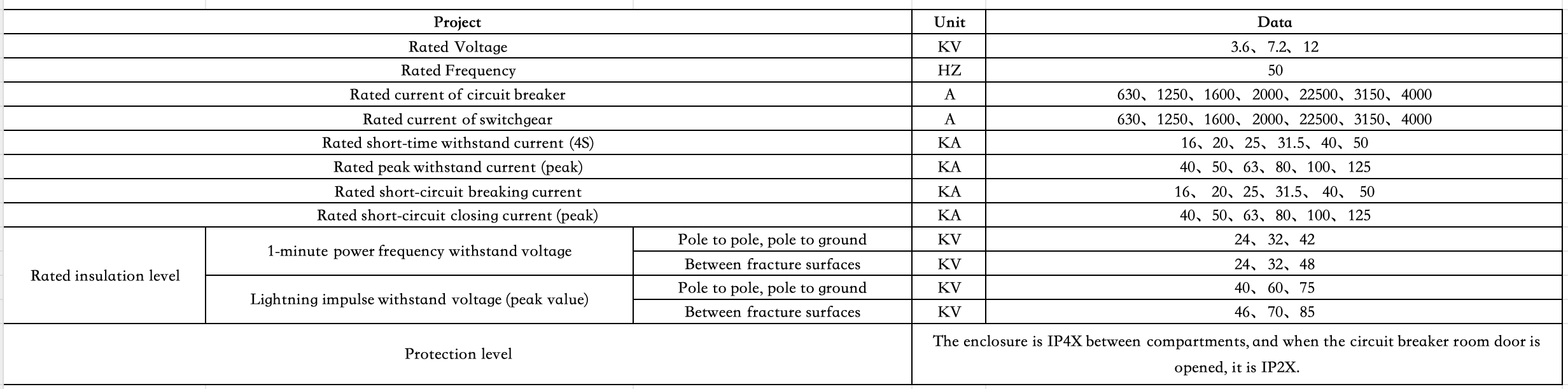

Note :
1. La capacité en court-circuit des transformateurs de courant doit être prise en compte séparément.
2. Les paramètres techniques du ZN63A-12 sont détaillés dans l'échantillon correspondant.
3. Type pour altitude de 1000 m : courant nominal ≤1250 A, courant de coupure nominal ≤31,5 kA

Schéma de la structure de l'appareillage de coupure
