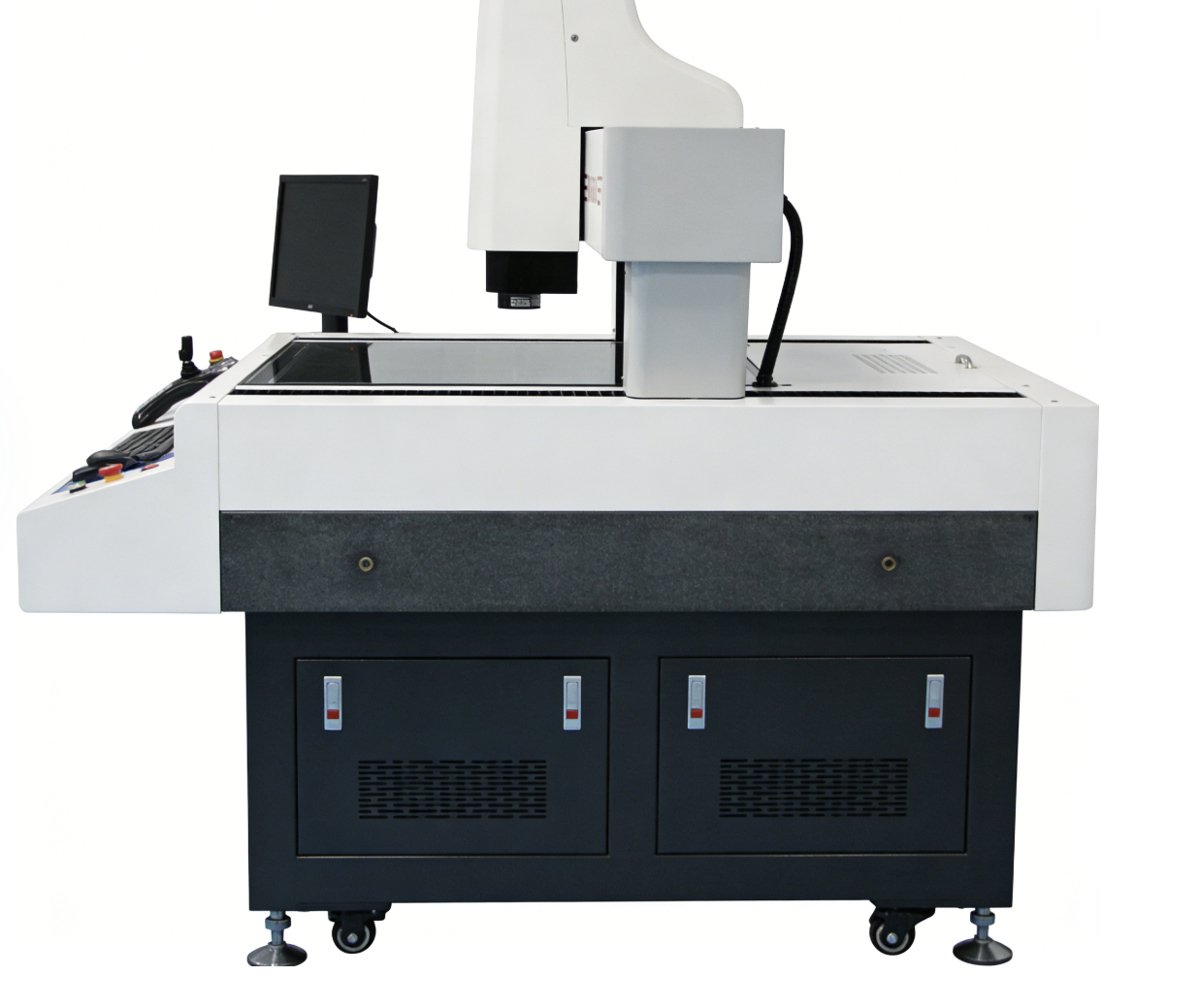

L'instrument est équipé d'une source lumineuse à matrice LED sans ombre à grande surface, qui fournit un éclairage uniforme pour les pièces de grande taille, garantissant une qualité d'image constante sur toute la zone de mesure. Le système de contrôle à double mode prend en charge le réglage manuel pour l'inspection en petits lots et la commande électrique pour l'inspection en grands lots, répondant aux besoins de différents scénarios de production. Le logiciel ProfessionalMeasure prend en charge la mesure par collage de plusieurs champs de vision, s'adaptant aux besoins d'inspection des pièces ultra-grandes dépassant un seul champ de vision. Il résout le problème de détection incomplète des grandes pièces par les instruments de mesure à course réduite traditionnels.
Le poids de l'unité principale est de 650 kg, alimentée par AC100-240V 50/60Hz. La table électrique a une course de 800 mm sur l'axe X, 600 mm sur l'axe Y et 300 mm sur l'axe Z, avec une résolution de positionnement de 0,005 mm. L'objectif CMOS industriel de 12 MP a un champ de vision maximal de 600 mm × 450 mm, et peut coller jusqu'à 4 champs de vision pour répondre aux besoins de mesure des pièces ultra-grandes. Le logiciel prend en charge la reconstruction de nuages de points 3D, qui permet de réaliser la détection du contour global des grandes pièces. Les interfaces prennent en charge l'affichage sur grand écran externe et la transmission de données vers le système de gestion de la production.
Il est largement utilisé pour l'inspection dimensionnelle complète des pièces de carrosserie automobile, des pièces structurelles de machinerie d'ingénierie, des grands moules en plastique, des pièces en tôle et autres grandes pièces. Il est adapté à l'industrie automobile, la machinerie d'ingénierie, l'usinage de quincaillerie de grande taille et d'autres secteurs. Il peut réaliser l'inspection dimensionnelle complète d'une grande pièce en une seule fois, réduisant le temps de serrage et de mesure multiples des outils de mesure traditionnels et améliorant l'efficacité de l'inspection des grandes pièces de plus de 10 fois.
