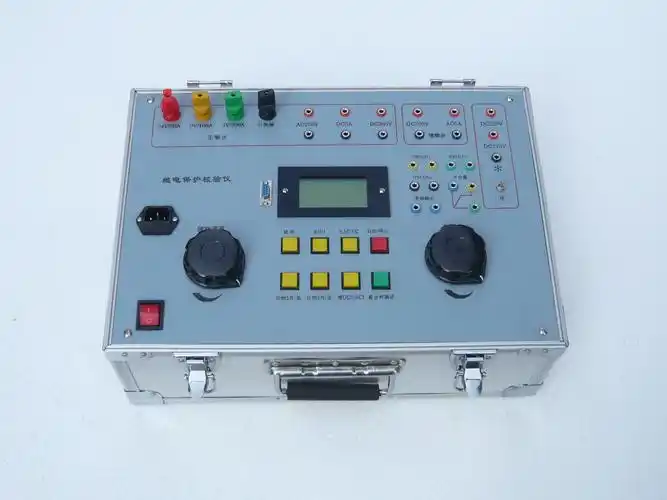

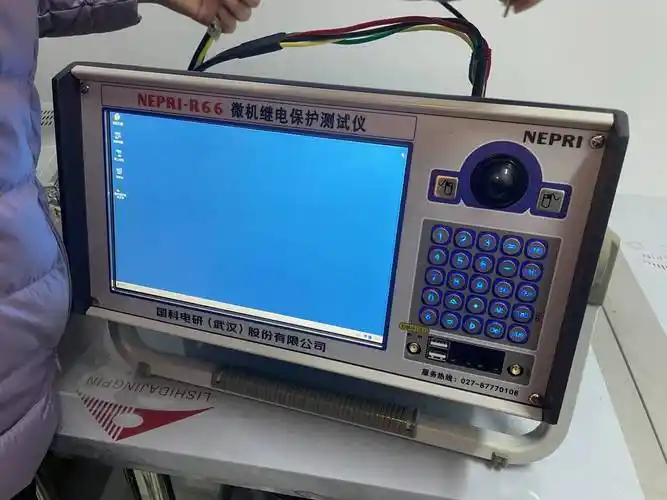

Testeur complet de protection des relais haute précision de bureau

Caractéristiques du produit :

Ce testeur prend en charge la sortie simultanée à 12 phases, répondant aux besoins de test des dispositifs de protection des relais complexes tels que la protection des barreaux de bus et la protection différentielle de transformateur. Il peut simuler des harmoniques de l’ordre 0 à 50 pour tester les performances de suppression harmonique des dispositifs de protection, et prend en charge la synchronisation temporelle GPS IRIG-B pour assurer la cohérence du temps de test lors des tests conjoints de plusieurs dispositifs. La fonction de séquence de test automatique intégrée permet aux utilisateurs de personnaliser les plans de test en fonction des différents types de dispositifs de protection, et génère automatiquement des rapports de test standard après le test. Il prend également en charge la connexion à distance via Ethernet, permettant à plusieurs techniciens de réaliser des tests conjoints et une analyse de données.

Caractéristiques techniques du produit :

Dimensions globales : 560 mm × 480 mm × 260 mm ; Poids net : 28,5 kg ; Alimentation : 220 V CA 50/60 Hz ±10 % ; Plage de tension de sortie CA/CC : 0~200 V ; Plage de courant de sortie CA/CC : 0~80 A ; Précision de mesure : ±0,05 % de la pleine échelle ; Plage de simulation harmonique : 0~50e ordre, plage de réglage THD : 0~99 % ; Précision de synchronisation temporelle : ±1 μs ; Capacité de stockage des données : 64 Go ; Interfaces de communication : RJ45 Ethernet, USB 3.0, RS232 ; Plage de température de fonctionnement : 0 °C ~ 45 °C ; Humidité relative : 10 %~90 % sans condensation.

Applications du produit :

Ce testeur est applicable à l’étalonnage et la maintenance complets des dispositifs de protection des relais dans les sous-stations haute tension de 110 kV~500 kV, les grandes centrales thermiques, les systèmes d’alimentation auxiliaires de centrales nucléaires et les centres de régulation des réseaux électriques. Les scénarios d’application typiques incluent l’étalonnage périodique des dispositifs de protection des sous-stations clés, les tests de réception en usine des nouveaux équipements de protection des relais, l’analyse des pannes de dysfonctionnement et la formation technique du personnel de test des systèmes électriques.
