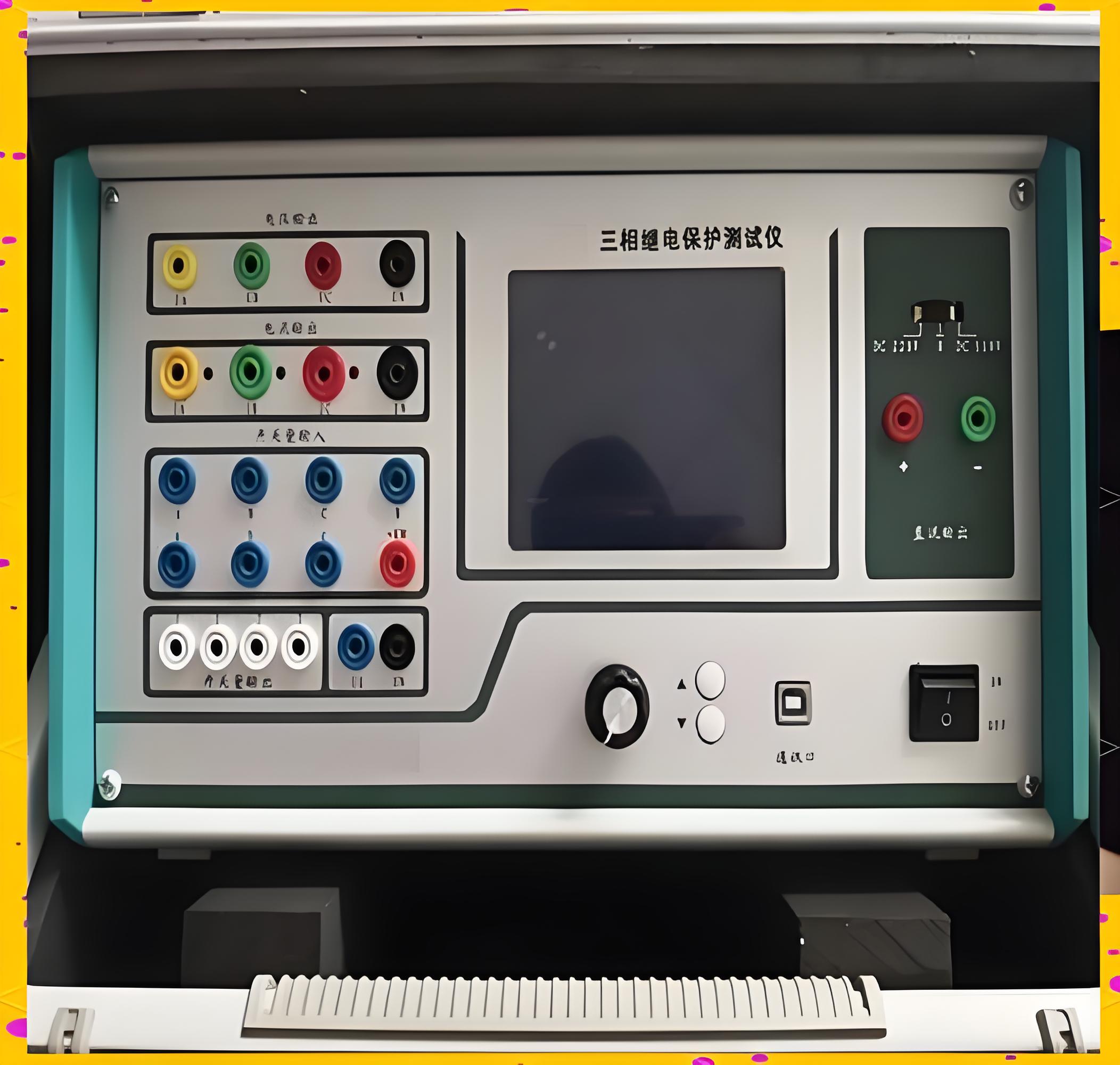

Système complet de test de protection des relais de grade laboratoire

Caractéristiques du produit :

Ce système prend en charge une sortie simultanée 16 phases, répondant aux besoins de test des systèmes de protection des relais multi-équipements complexes. Il bénéficie d'une traçabilité conforme aux normes de métrologie nationales, garantissant la précision et l'autorité des données de test. La fonction de script de test automatisé personnalisable permet aux utilisateurs de concevoir des plans de test en fonction des différentes exigences de test, et le système peut automatiquement réaliser l'ensemble du processus de test sans intervention manuelle. L'écran tactile industriel de 15 pouces offre une interface homme-machine conviviale, et la fonction de surveillance à distance basée sur le cloud permet aux gestionnaires de consulter les données de test et l'état en temps réel. Il prend également en charge le téléchargement des rapports de test vers la plateforme de données du réseau électrique pour une gestion unifiée.

Spécifications du produit :

Dimensions du châssis principal : 800 mm × 700 mm × 300 mm, armoires d'extension optionnelles disponibles ; Poids net : 150 kg ; Alimentation : 380 V CA 50/60 Hz ; Plage de tension de sortie CA/CC 16 phases : 0~600 V ; Plage de courant de sortie CA/CC 16 phases : 0~200 A ; Précision de mesure : ±0,02 % de la pleine échelle ; Précision de synchronisation multi-canaux : ±0,1 μs ; Script de test automatisé : Prend en charge les scripts personnalisés basés sur Python ; Téléchargement des données : Compatible avec la norme IEC 61850 et la plateforme de données unifiée du réseau électrique ; Bruit de fonctionnement : ≤60 dB ; Plage de température de fonctionnement : 18 ℃ ~ 28 ℃ ; Humidité relative : 40 %~60 % HR.

Applications du produit :

Ce système de test est applicable aux tests de recherche et développement, aux essais de réception en usine et à l'étalonnage périodique des dispositifs de protection des relais dans les grandes entreprises de fabrication d'équipements électriques, les instituts de métrologie du réseau électrique national et les institutions de recherche. Les scénarios d'application typiques incluent les tests de recherche et développement de nouveaux dispositifs de protection des relais, les essais de certification par des tiers, l'étalonnage périodique des dispositifs de protection des relais standard et la vérification des paramètres techniques des nouvelles technologies de protection du réseau électrique.
