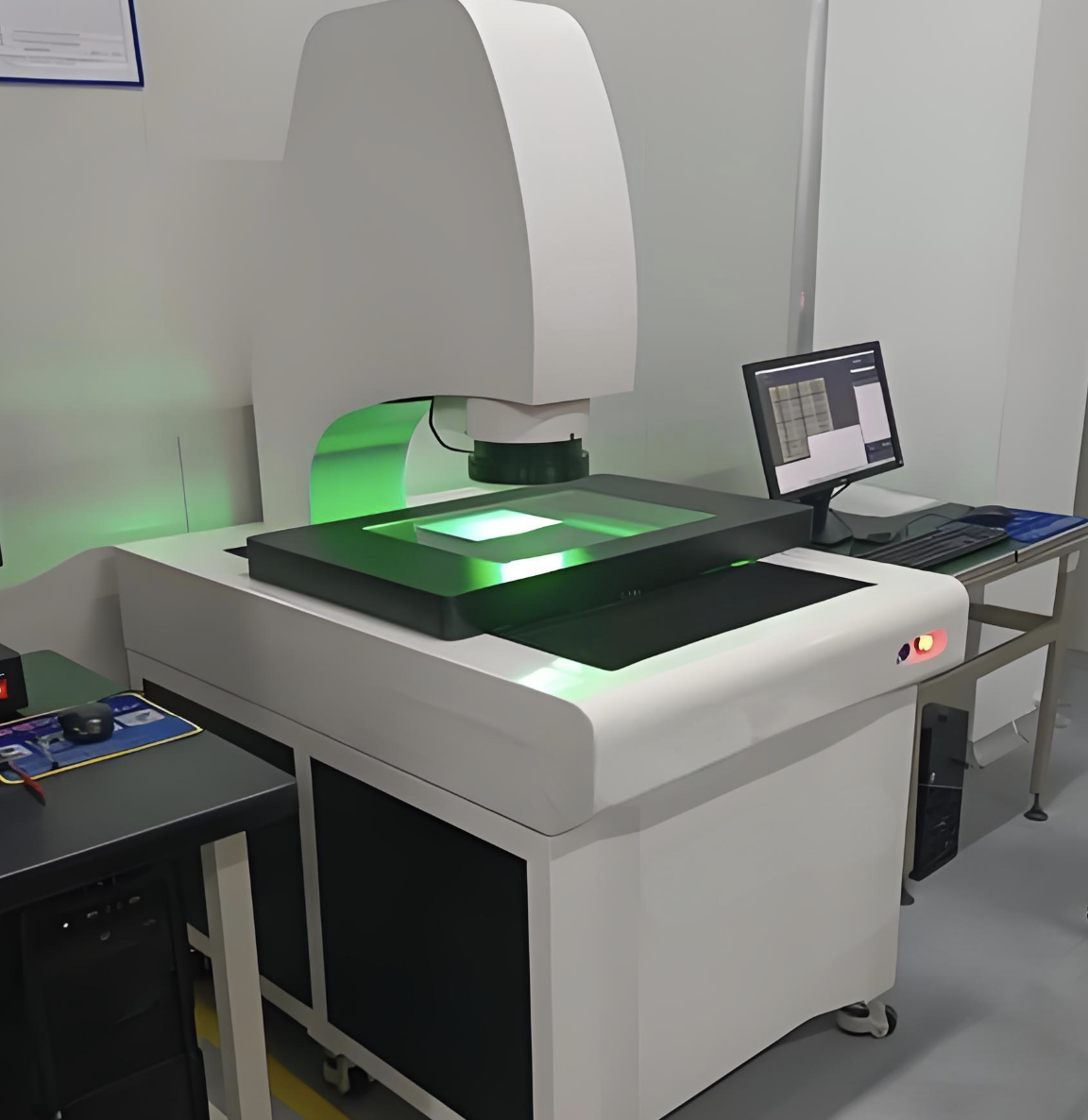

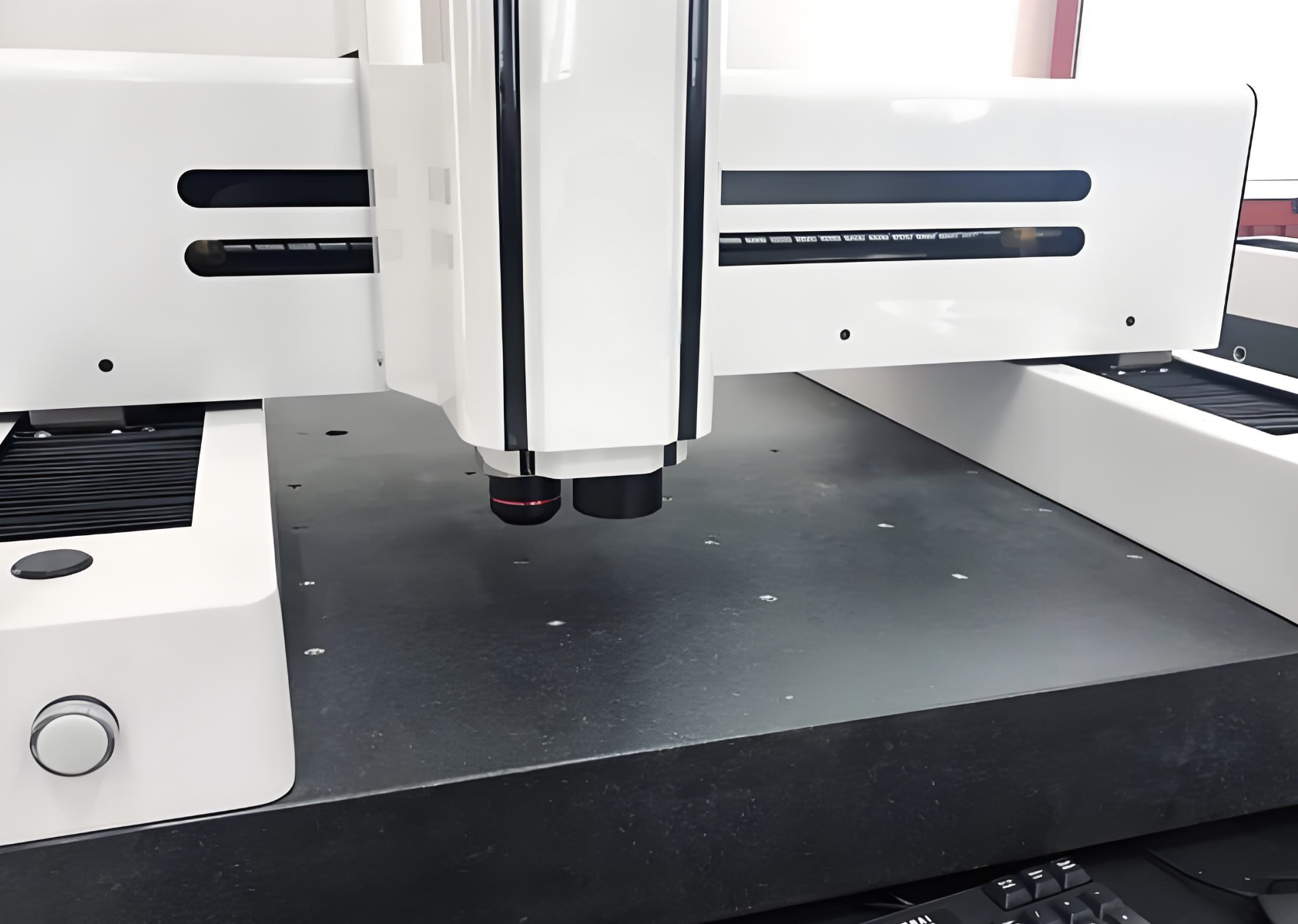

Ce produit dispose d'une course de mesure importante, qui peut répondre aux besoins de détection des pièces de taille moyenne d'une longueur allant jusqu'à 600 mm. L'objectif téléobjectif 20MP à mise au point automatique permet de réaliser une imagerie claire des différentes hauteurs de la pièce, et la plateforme en marbre anti-vibrations intégrée garantit une précision de mesure stable à long terme. Le logiciel de mesure 2D professionnel prend en charge la mesure par lots automatique, l'ajustement de contour et l'évaluation des tolérances de dimension géométrique, et peut générer des rapports d'inspection complets. Il dispose d'une interface de fonctionnement humanisée, que les opérateurs généraux peuvent maîtriser rapidement après une courte formation, réduisant le seuil professionnel des instruments de mesure traditionnels.
La plage de mesure est de 600 mm de longueur, 400 mm de largeur et 150 mm de hauteur sur l'axe Z, avec une précision de mesure allant jusqu'à ±(2+L/150) μm, répondant aux exigences de détection haute précision de la plupart des pièces de précision de taille moyenne. L'ensemble de la machine est équipé d'un écran tactile IPS de 15,6 pouces, et le logiciel de mesure intégré prend en charge plusieurs systèmes de mesure internationaux standard. La plateforme en marbre anti-vibrations présente une bonne stabilité, et le poids total de la machine est de 85 kg, adapté à une installation fixe dans des salles d'inspection qualité professionnelles. L'équipement prend en charge la transmission de données à distance via Ethernet Gigabit, et peut être connecté aux systèmes de gestion de qualité de niveau entreprise pour la statistique des données par lots.
Il est principalement applicable à l'inspection dimensionnelle des pièces de précision de taille moyenne dans les industries de fabrication de pièces automobiles, d'usinage de moules de quincaillerie, d'usinage d'accessoires aérospatiaux et d'autres secteurs. Il peut être utilisé pour l'inspection par échantillonnage par lots et l'inspection totale des pièces sur la ligne de production, ainsi que pour l'inspection des matières premières entrantes et l'inspection des produits finis avant livraison. Il est également adapté au contrôle qualité des pièces à contour complexe telles que les pales de turbine, les pièces de stamping de quincaillerie et les pièces injectées en plastique, fournissant des données de détection dimensionnelles fiables pour l'amélioration de la qualité des produits.
