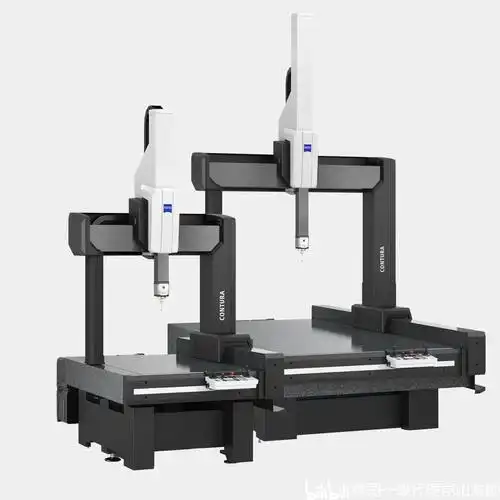

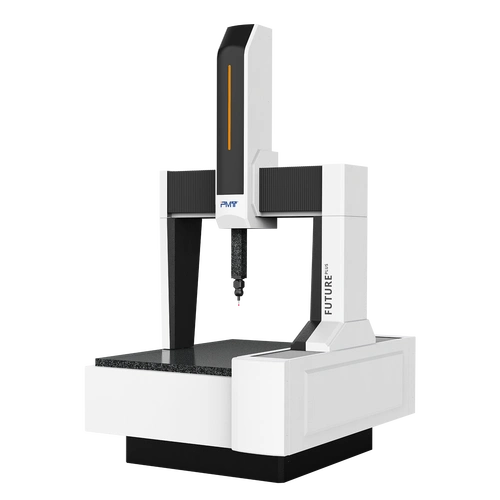

Machine de mesure de coordonnées à pont CNC haute précision

Caractéristiques du produit :

Cette CMM à pont dispose d'un système d'entraînement servo CNC entièrement automatisé qui supprime l'intervention manuelle, améliorant considérablement l'efficacité du contrôle et la cohérence des mesures. Elle est équipée d'un module de compensation adaptatif de température, qui peut corriger automatiquement les erreurs de mesure causées par les variations de température ambiante entre 10 et 30℃, garantissant des résultats de mesure précis dans différents environnements d'atelier. La sonde ruby de contact présente une haute résistance à l'usure et une précision de positionnement répétable ultra-élevée, ce qui permet de répondre aux besoins de détection des pièces ultra-précises. De plus, elle prend en charge la programmation hors ligne et le partage de données à distance, ce qui réduit efficacement le temps de préparation de la production et permet l'interconnexion avec le système MES de l'atelier, résolvant les points douloureux du faible niveau d'informatisation des équipements de détection traditionnels.

Spécifications du produit :

Les spécifications techniques spécifiques sont les suivantes : La plage de mesure effective est de 800 mm pour l'axe X, 600 mm pour l'axe Y et 500 mm pour l'axe Z ; la précision de mesure globale est de ±0,8 μm (conforme à la norme internationale ISO 10360-2) ; le système d'entraînement utilise un moteur servo à couple élevé et une transmission par vis à billes de précision, avec un fonctionnement stable et un faible bruit ; le logiciel de mesure associé est PC-DMIS Professional 2024, qui prend en charge plusieurs types de correspondance de sondes et la détection de surfaces complexes ; le banc de travail est réalisé en granite naturel de Hanbian, qui présente un coefficient de dilatation thermique faible et une bonne stabilité ; la charge maximale du banc de travail est de 1500 kg ; la vitesse de balayage maximale peut atteindre 200 points de mesure par seconde ; les interfaces de données incluent USB 3.0 et Ethernet Gigabit pour assurer une transmission rapide des données ; les dimensions de la machine complète sont de 1800 mm (longueur) × 1500 mm (largeur) × 2000 mm (hauteur) ; l'alimentation électrique est compatible avec 220V 50Hz/60Hz, et le degré de protection est IP54.

Applications du produit :

Ce produit est largement utilisé dans les domaines de la fabrication automobile, de l'aérospatiale, de l'usinage de moules, de la quincaillerie de précision et d'autres secteurs. Les scénarios d'application typiques incluent le contrôle dimensionnel des pièces de châssis automobile, des culasses de moteur, des pales de turbine, des profils de moules de précision et des carters de composants électroniques 3C. Il peut également être utilisé pour l'ingénierie inverse des pièces, fournissant des données tridimensionnelles précises pour la refonte des produits et la réparation des moules. Dans l'industrie automobile, il permet aux entreprises de détecter rapidement la précision dimensionnelle des pièces en lots, de réduire le taux de défauts et d'améliorer l'efficacité de la production. Dans le domaine de l'aérospatiale, il répond aux exigences de détection haute précision des pièces complexes de précision telles que les pales de moteurs d'avion.
