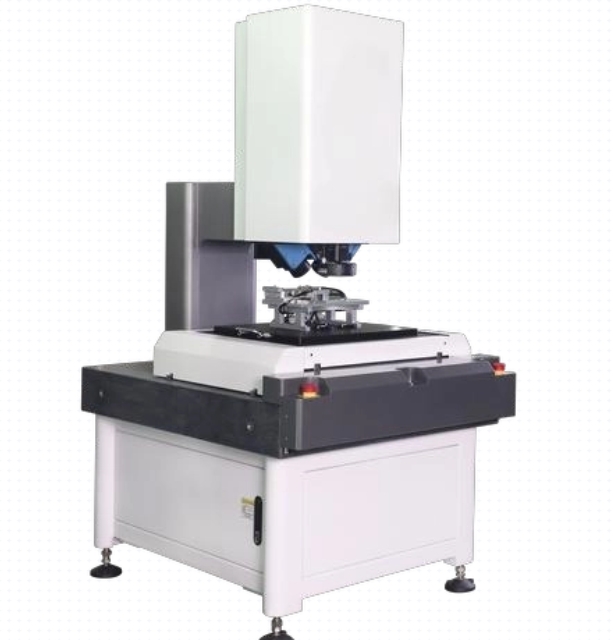

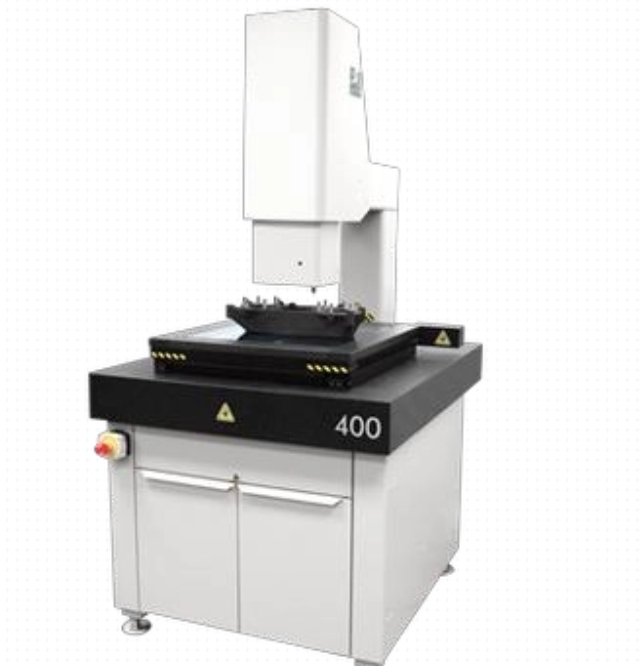

Instrument de mesure d'image 3D à haute précision

Caractéristiques du produit :

L'avantage compétitif principal de cet instrument de mesure d'image 3D est ses capacités de mesure 2D et 3D intégrées, associées à des fonctions professionnelles d'analyse de surface courbe. Le système de balayage 3D par lumière structurée permet d'obtenir l'ensemble des données de nuage de points des surfaces courbes complexes en moins de 10 secondes, et le logiciel QM 3D Measure V5.0 prend en charge l'analyse des tolérances géométriques GD&T, la comparaison des écarts de surface et la comparaison de modèles 3D. Il prend également en charge le balayage hors ligne et la mise en correspondance automatique de plusieurs pièces, améliorant grandement l'efficacité des tests de pièces complexes. Contrairement aux instruments de mesure 3D traditionnels, il adopte une méthode de mesure sans contact, évitant d'endommager la surface des pièces précieuses fragiles.

Spécifications du produit :

Les spécifications détaillées sont les suivantes : précision de mesure 3D de ±(1+L/200) μm, plage de grossissement zoom motorisé de 5X à 50X, plage de course de 400 mm (axe X) × 300 mm (axe Y) × 200 mm (axe Z), charge maximale de 8 kg, équipé d'une caméra industrielle de 12 mégapixels et d'un module de balayage par lumière structurée, vitesse de balayage de 500 000 points par seconde, alimentation en courant alternatif 220V 50/60Hz, dimensions globales de 1000 mm × 800 mm × 1500 mm, et une garantie standard de 2 ans. L'appareil prend en charge l'importation et l'exportation au format STL, OBJ et d'autres formats de modèles 3D courants.

Applications du produit :

Cet instrument de mesure d'image 3D à haute précision est largement utilisé dans des industries telles que la fabrication d'électronique grand public, l'usinage de pièces d'intérieur automobile, la production de dispositifs médicaux et la conception et la vérification de moules. Les scénarios d'utilisation typiques incluent : la vérification dimensionnelle des cadres intermédiaires de téléphones mobiles, la détection des écarts de surface des panneaux de tableau de bord automobiles, la mesure du contour des composants d'implants médicaux, et la comparaison et la vérification de la surface des moules. Il convient aux départements de recherche et développement, aux départements de contrôle qualité et aux instituts de test de moules des entreprises de fabrication à haute précision.
