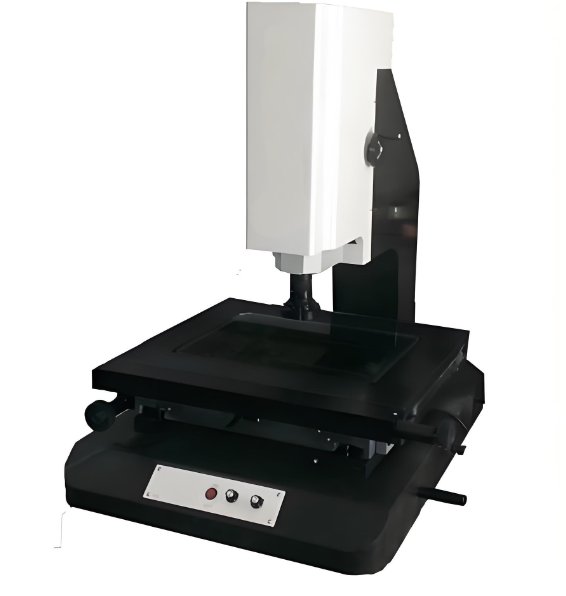

Instrument de mesure d'image 2D manuel (niveau d'entrée)

Caractéristiques du produit :

L'instrument de mesure d'image 2D manuel utilise un banc de travail en granit pour assurer une stabilité structurelle à long terme et des performances anti-déformation. Il est équipé de deux sources lumineuses LED réglables pour s'adapter à la détection de surfaces de divers matériaux, et élimine les problèmes de reflet et de flou lors des essais. Le logiciel QMS3D Lite dispose d'une interface conviviale, prend en charge la génération en un clic de rapports d'inspection standard et l'importation/exportation au format CAD, ce qui réduit le seuil d'apprentissage pour les nouveaux opérateurs. Il prend en charge la détection par lots de pièces de petite et moyenne taille, améliore l'efficacité de l'inspection de 80 % par rapport à la mesure manuelle traditionnelle au pied à coulisse, et réduit efficacement les erreurs de manipulation manuelle.

Spécifications du produit :

L'appareil possède une course de mesure de 300x200x150 mm, avec un grossissement optique allant de 18x à 180x, et une précision de mesure de ±(2+L/100)μm. Le banc de travail en granit présente une bonne résistance à la température et une stabilité, adapté à des conditions de travail continues à long terme. La commande par joystick manuel permet un positionnement précis de la lentille de détection, et le système de double source lumineuse peut être commuté librement selon les besoins des essais. Les dimensions de l'appareil principal sont de 650x550x800 mm avec un poids net de 180 kg, alimenté en AC100-240V 50/60Hz. Il est fourni avec une garantie de 1 an et propose une assistance à la mise au point après-vente à distance pour les utilisateurs.

Application du produit :

Cet instrument de mesure d'image de niveau d'entrée est largement applicable aux petites usines de traitement de métal, aux usines de moulage par injection de plastique, aux ateliers de fabrication de composants électroniques et aux laboratoires d'enseignement et de formation. Il peut détecter des dimensions notamment l'ouverture, l'épaisseur, le degré de position et l'angle des vis de précision, des boutons de téléphone mobile, des connecteurs et autres pièces de précision de petite taille. Il peut être installé dans une salle de contrôle qualité standard sans exigences environnementales particulières, et répond aux besoins d'inspection par lots quotidiens des entreprises de petite et moyenne taille.
