Appareil de mesure d'image CNC entièrement automatique

Caractéristiques du produit :

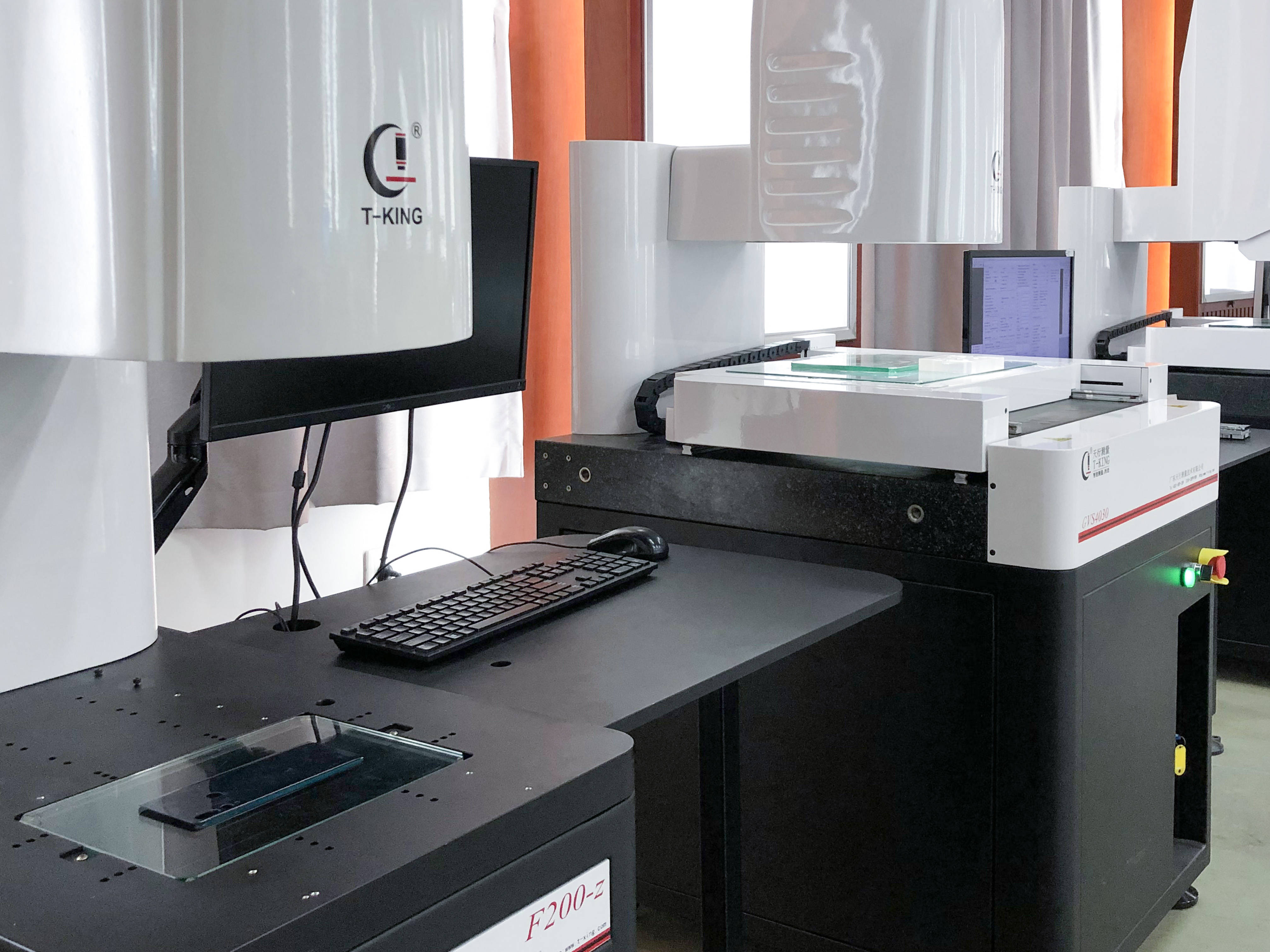

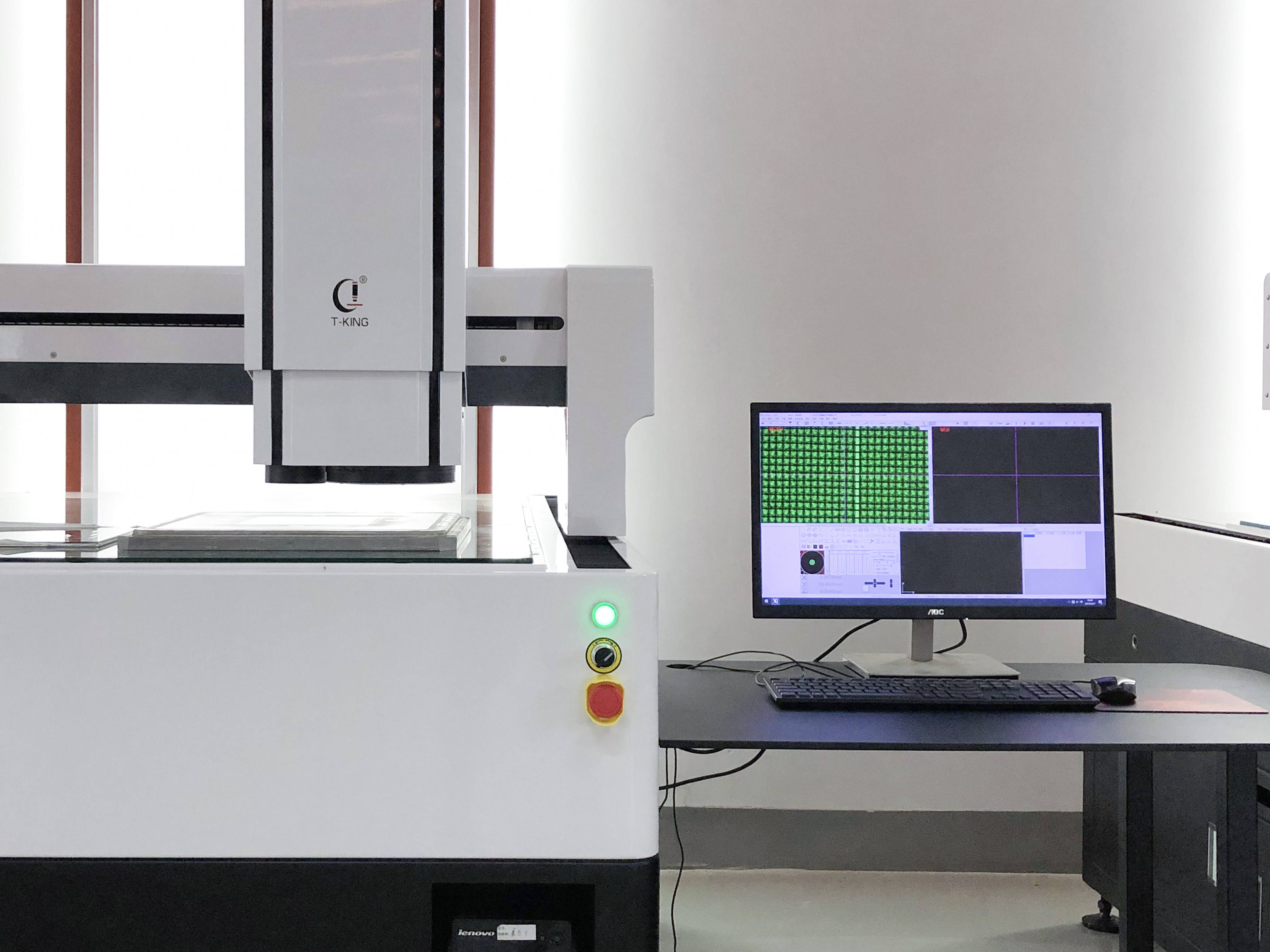

Cette machine de mesure visuelle CNC entièrement automatique adopte une base en granit et une structure en fibre de carbone, qui supprime efficacement les vibrations de l'atelier et la déformation thermique pour assurer une stabilité de mesure à long terme, résolvant le problème de dérive de précision des bases en fonte traditionnelles. Le système de commande CNC entièrement automatique prend en charge les procédures d'inspection prédéfinies, permettant de réaliser l'inspection cyclique de lots de pièces en un clic. L'algorithme de reconnaissance de contours par IA peut identifier automatiquement les surfaces courbes complexes et les caractéristiques minuscules sans marquage manuel des coordonnées, améliorant considérablement l'efficacité de l'inspection. Le logiciel professionnel associé prend en charge l'inspection dimensionnelle 3D compatible et l'exportation de données de réingénierie inverse, répondant aux exigences d'inspection en tout processus des scénarios de fabrication haut de gamme. Elle prend également en charge les fonctions de maintenance et de fonctionnement à distance, permettant de dépanner les pannes de l'équipement et de mettre à jour le logiciel à distance en temps réel.

Spécifications du produit :

Champ de déplacement : Axe X 400 mm, Axe Y 300 mm, Axe Z 200 mm ; Précision de mesure : ±(1,5+L/300) μm (conforme à la norme ISO 10360) ; Objectif : Objectif à zoom continu 0,5-6,5X avec capteur CMOS haute résolution de 12 Mpx ; Plage de grossissement : 10x à 130x (adaptateur optionnel jusqu'à 300x) ; Éclairage : Anneau lumineux LED supérieur réglable en 5 zones, rétroéclairage coaxial inférieur, projecteur de surface avec contrôle de luminosité de 0 à 100 % ; Logiciel : QMS3D Pro, reconnaissance de contours par IA, mesure dimensionnelle 2D/3D, détection GD&T, génération automatique de rapports ; Structure : Base en granit avec colonne verticale en fibre de carbone, charge maximale de pièce 50 kg, poids net 350 kg, poids brut 420 kg ; Alimentation : Courant alternatif 100-240 V, 50/60 Hz, 1,8 kW ; Interfaces : USB 3.0, Ethernet, Wi-Fi, compatible avec tous les principaux logiciels de CAO ; Fonctionnement : Commande CNC entièrement automatique via écran tactile, intégration de chargement robotisé optionnelle ; Garantie : 2 ans pour les pièces et la main-d'œuvre, 5 ans de garantie structurelle.

Applications du produit :

Elle est adaptée à l'inspection de pièces de précision aérospatiales, à l'inspection des engrenages de boîte de vitesses automobiles, à l'inspection des carters de batteries de véhicules à énergie nouvelle, à l'inspection des dimensions des wafers semi-conducteurs et à l'inspection de pièces de précision de dispositifs médicaux. Elle permet de réaliser l'inspection par lots sans intervention humaine d'un grand nombre de pièces, remplaçant l'inspection manuelle à faible efficacité et à précision inégale, aidant les entreprises à améliorer le niveau d'automatisation du contrôle de la qualité de production, à réduire les coûts de main-d'œuvre et à répondre aux exigences d'inspection à haute précision des industries de fabrication haut de gamme.
