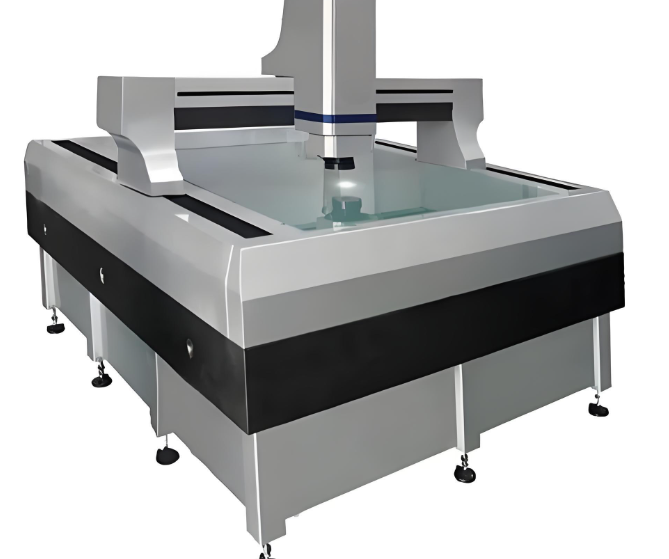

Cet instrument de mesure visuelle à grand parcours adopte une conception à parcours ultra-grand, couvrant une zone de détection de 1200*800 mm, résolvant le problème que les instruments de mesure de petite et moyenne taille ne peuvent pas détecter les grandes pièces. Le système d'éclairage sans ombre latéral peut clairement capturer les contours de bord des grandes pièces en tôle, évitant les erreurs de détection causées par la réflexion. La base en granit assure la stabilité de fonctionnement des équipements grands, évitant la dérive de précision causée par le mouvement à grand parcours. Le logiciel version entreprise prend en charge l'inspection par programmation par lots de grandes pièces et la transformation multi-coordonnées, s'adaptant aux besoins d'inspection des pièces placées dans différentes positions. Il prend également en charge la gestion des autorisations d'équipe pour l'opération collaborative, répondant aux besoins d'inspection à plusieurs personnes des grands ateliers de fabrication.
Plage de parcours : Axe X 1200 mm, Axe Y 800 mm, Axe Z 300 mm ; Précision de mesure : ±(2+L/250) μm (certifié ISO 10360) ; Objectif : Objectif à zoom continu 0,7-3,5X avec capteur CMOS haute résolution 20 MP ; Gamme de grossissement : 14x à 70x (adaptateur optionnel jusqu'à 150x) ; Éclairage : Anneau lumineux LED supérieur réglable sur 8 zones, rétroéclairage coaxial inférieur, LED latéral sans ombre avec contrôle indépendant de la luminosité ; Logiciel : QMS3D Enterprise, prend en charge la mesure de grandes pièces, la transformation multi-coordonnées, la génération de rapports par lots, la gestion des autorisations d'équipe ; Structure : Base en granit avec cadre en acier soudé, charge maximale de la pièce 200 kg, poids net 1200 kg, poids brut 1500 kg ; Alimentation : Courant alternatif 100-240 V, 50/60 Hz, 2,5 kW ; Interface : USB 3.0, Ethernet, Wi-Fi, compatible avec AutoCAD, SolidWorks, CATIA ; Fonctionnement : Commande CNC semi-automatique + joystick manuel, intégration de bras robotisé optionnelle ; Garantie : 2 ans pour les pièces et la main-d'œuvre, 3 ans pour la maintenance structurale.
Il est adapté à l'inspection des cadres de modules photovoltaïques à énergie nouvelle, à l'inspection des pièces en tôle de grandes machines de construction, à l'inspection des grandes pièces structurales aérospatiales, à l'inspection dimensionnelle des grands moules, à l'inspection des grands connecteurs de quincaillerie de meubles. Il permet d'effectuer une inspection rapide et à haute précision des pièces de taille ultra-grande, remplaçant le coût élevé des instruments de mesure laser traditionnels, aidant les grandes entreprises de fabrication à réaliser l'inspection dimensionnelle complète des grandes pièces et à améliorer l'efficacité du contrôle de la qualité de production.
