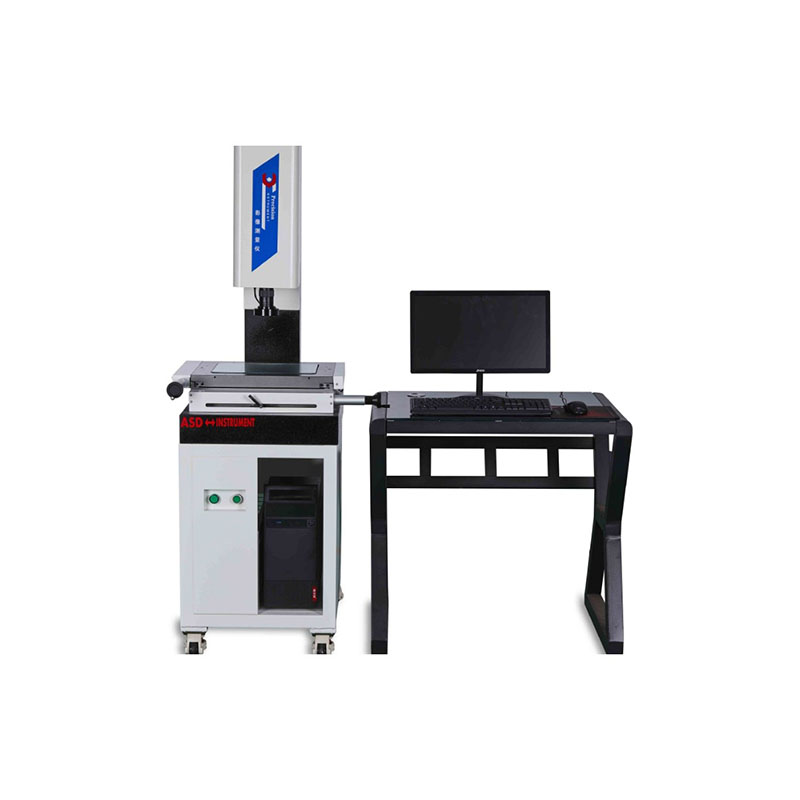

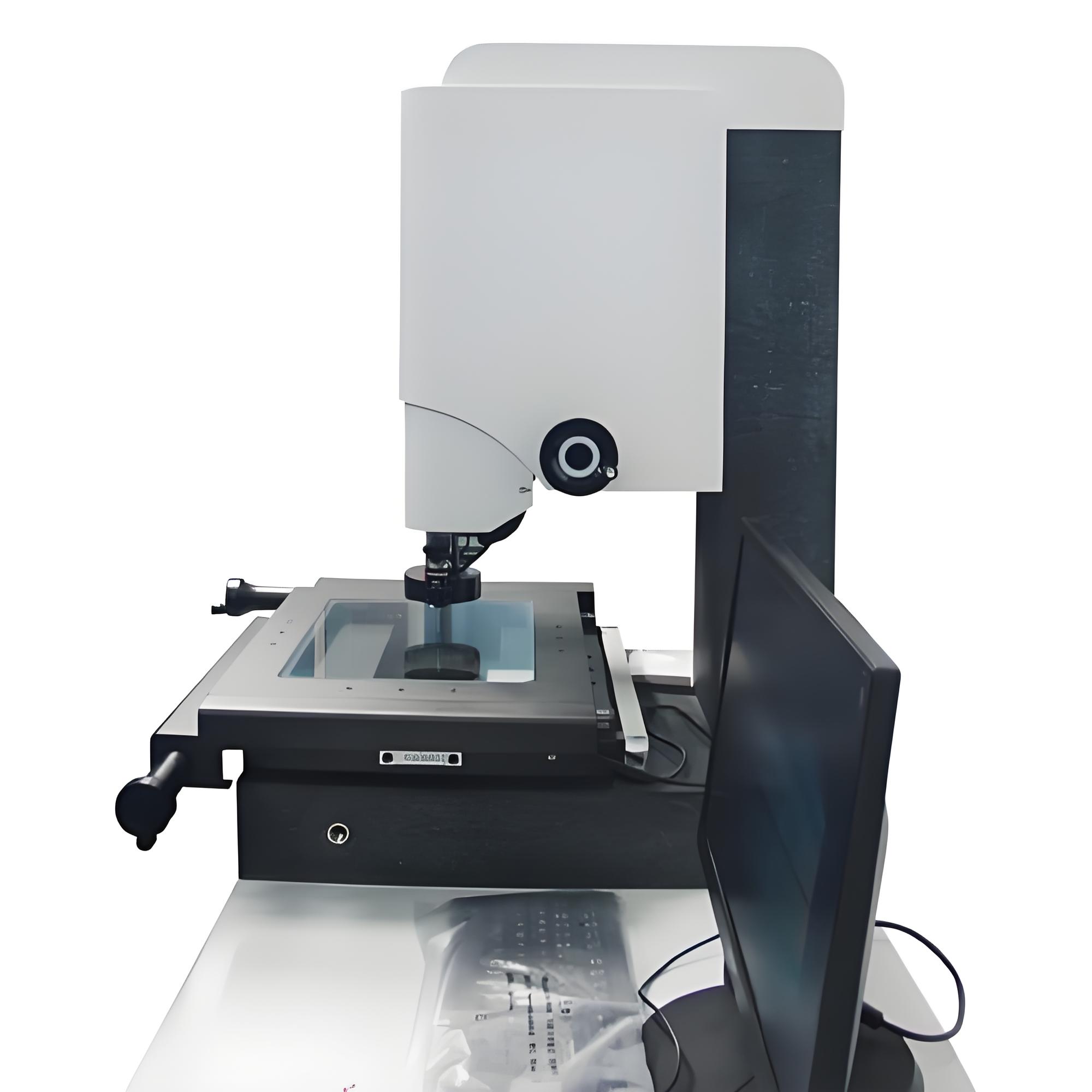

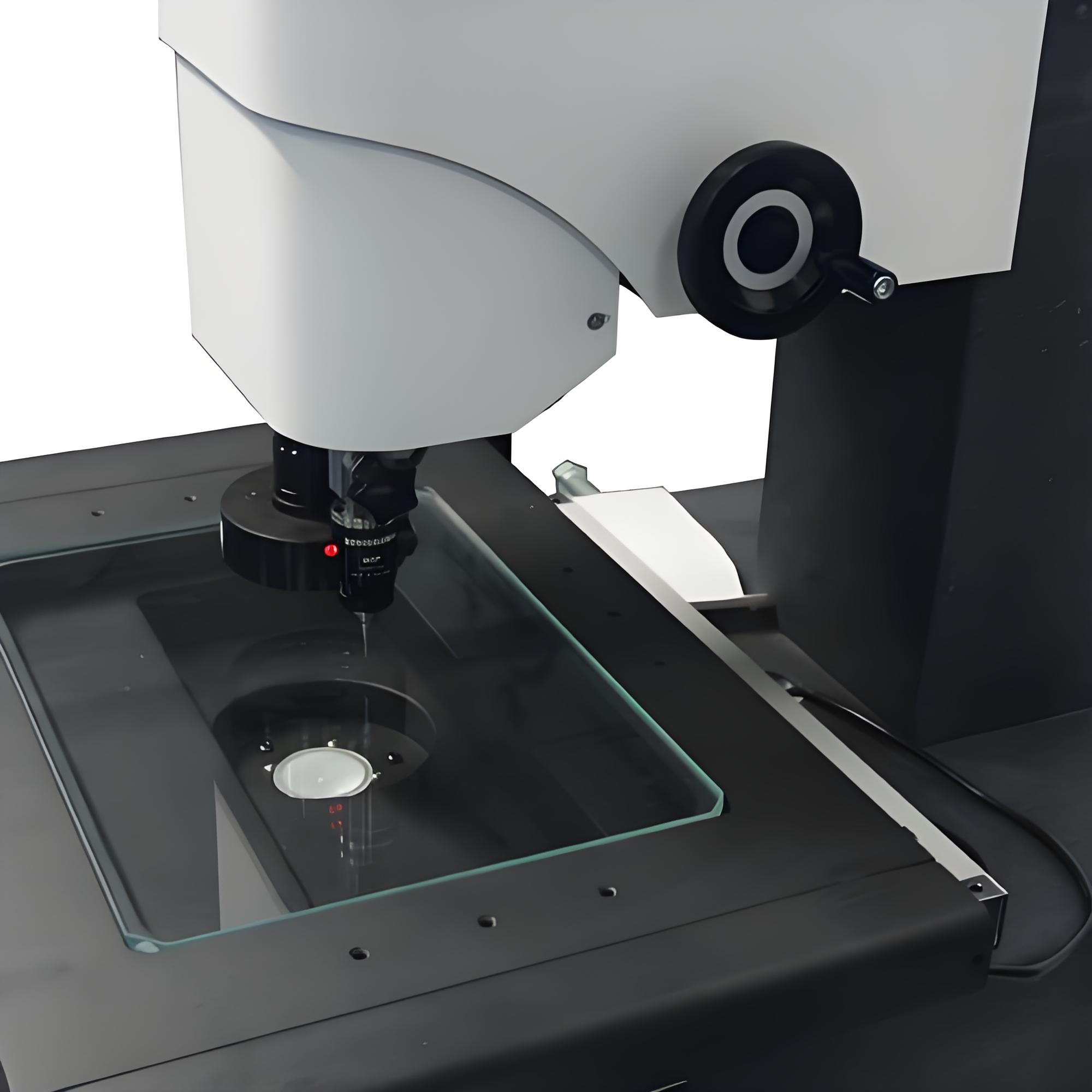

Cet instrument de mesure manuel à image est équipé d'un objectif zoom haute fidélité et d'un système d'éclairage modulaire, qui permet de capturer clairement les contours des bords des pièces minuscules, résolvant le point douloureux que les pieds à coulisse et les micromètres traditionnels ne peuvent pas détecter les surfaces courbes complexes et les positions de trous minuscules. La base en fonte avec conception légère assure la stabilité de l'opération, évitant l'impact des vibrations de l'atelier sur la précision de mesure. Le logiciel de mesure de version basique fourni en support permet la génération d'un rapport de test en un clic et est compatible avec l'exportation de données au format CAD couramment utilisé, facilitant la traçabilité des données dans le processus de production. La conception de commande par manette manuelle humanisée s'adapte au personnel de test ayant des habitudes de fonctionnement différentes, réduisant les coûts de formation des nouveaux employés. Parallèlement, il est équipé de mécanismes de protection de sécurité à plusieurs niveaux pour éviter les dommages à l'objectif causés par une mauvaise manipulation, ce qui le rend adapté aux besoins d'inspection quotidiennes des petites et moyennes entreprises de fabrication.
Course de déplacement : Axe X 300 mm, Axe Y 200 mm, Axe Z 150 mm ; Précision de mesure : ±(2+L/200)μm où L est la longueur mesurée en mm ; Objectif : Objectif zoom continu 0,7-4,5X avec échelle de 0,001 mm ; Plage de grossissement : 14x à 112x (avec adaptateur optionnel jusqu'à 200x) ; Éclairage : Anneau de LED supérieur (18 LED à haute luminosité) + rétroéclairage coaxial inférieur avec luminosité réglable ; Logiciel : QMS3D Basic, prend en charge la mesure des dimensions 2D, la détection des tolérances géométriques et la génération de rapports ; Corps : Base en fonte avec colonne verticale en alliage d'aluminium, poids net 180 kg, poids brut 220 kg ; Alimentation : 100-240V CA, 50/60Hz, 1,2 kW ; Interface : USB 2.0, Ethernet, compatible avec AutoCAD, SolidWorks ; Fonctionnement : Commande par manette manuelle + panneau de commande à écran tactile ; Garantie : 1 an pour les pièces et la main-d'œuvre, 3 ans pour la maintenance de l'objectif.
Il est adapté aux usines de traitement de quincaillerie de petite et moyenne taille, aux ateliers de moulage de plastique, aux centres de test de composants électroniques, à l'inspection de la première pièce des moules de précision. Il est utilisé pour détecter les dimensions 2D et les tolérances géométriques des pièces telles que les supports en matériel de téléphone mobile, les engrenages en plastique, les vis de précision, l'espacement des broches des cartes PCB. Il peut également être utilisé dans des scénarios d'enseignement de la mesure géométrique lors de formations, aidant les entreprises à réaliser rapidement l'inspection par échantillonnage des matières premières entrantes, l'inspection de processus et l'inspection complète des produits finis, et à améliorer l'efficacité du contrôle de la qualité de production.
