Ce produit adopte une solution de capteurs composites, qui peut basculer librement entre la mesure de vision optique et la mesure non contactée par laser, répondant aux besoins de détection à la fois des pièces planes et des pièces courbes. L'objectif zoom motorisé peut ajuster automatiquement le grossissement, s'adaptant aux pièces de différentes tailles, et la sonde laser a une plage de mesure de ±50 mm, ce qui permet de réaliser la mesure non contactée des surfaces courbes et des cavités. Le logiciel VMS 3D V4.0 prend en charge la comparaison de modèles 3D, l'analyse GD&T et la statistique de données par lots, et peut générer des rapports de détection 3D, résolvant les points douloureux de la détection de pièces complexes pour les entreprises de fabrication haut de gamme. Le système de contrôle en boucle fermée assure la stabilité du fonctionnement à long terme, et la base anti-vibration réduit l'impact de l'environnement extérieur sur la précision de mesure.

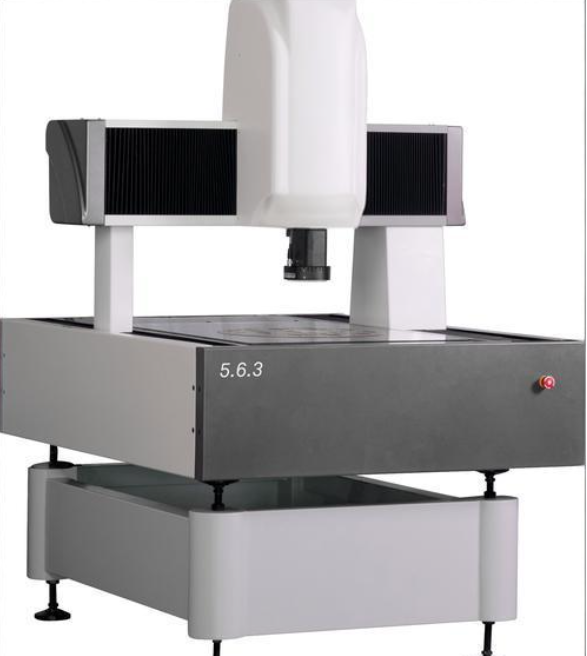

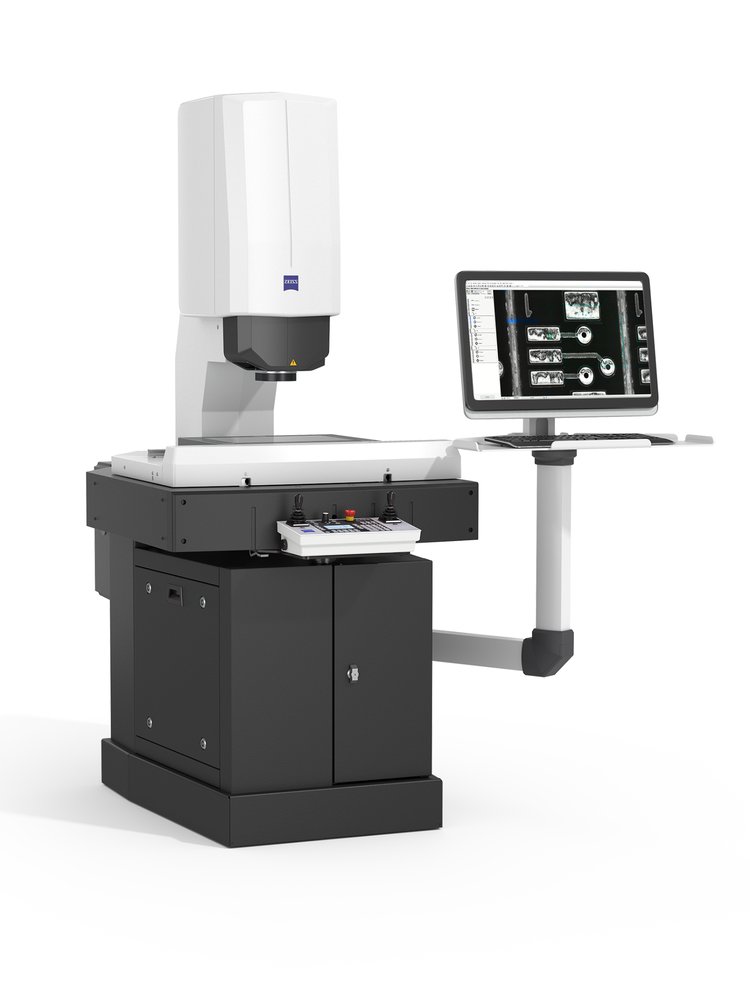

Les dimensions globales de cette machine de mesure de vision composite 3D multi-capteurs sont de 1200*1000*1800 mm, avec un poids net d'environ 350 kg. La course du plateau de travail est de 600 mm pour l'axe X, 500 mm pour l'axe Y et 400 mm pour l'axe Z. Elle est équipée d'une caméra CCD industrielle de résolution 2048*1536 et d'une sonde laser haute précision, fournissant des données de mesure précises pour les pièces bidimensionnelles et tridimensionnelles. La spécification d'alimentation est AC220V 50/60Hz, avec une sortie d'alimentation stable pour assurer la stabilité du fonctionnement à long terme. Le plateau de travail peut supporter une charge maximale de 30 kg, répondant aux besoins de placement de la plupart des pièces de taille moyenne. L'équipement prend en charge la transmission de données USB3.0 et PROFINET, permettant le partage de données à distance et la gestion centralisée de plusieurs appareils.
Cette machine de mesure de vision composite 3D multi-capteurs est adaptée à la détection dimensionnelle bidimensionnelle et tridimensionnelle des pièces de précision aérospatiales, des matrices de formage automobile, des pièces structurelles 3C, des pièces courbes en plastique et autres pièces complexes. Elle peut réaliser en une seule fois la détection de paramètres tels que le contour de la surface courbe, la taille de la cavité, le degré de position des trous et le jeu d'assemblage des pièces complexes, et est largement utilisée dans les industries de fabrication haut de gamme telles que l'aérospatiale, les pièces automobiles, l'électronique 3C et la fabrication de matrices. Elle peut aider les entreprises à réaliser une détection à taille complète des pièces complexes, améliorant le niveau de contrôle de la qualité des produits haut de gamme.
