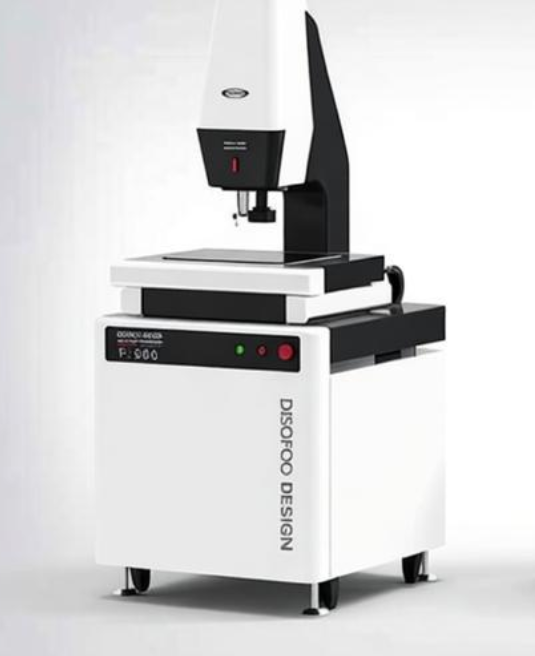

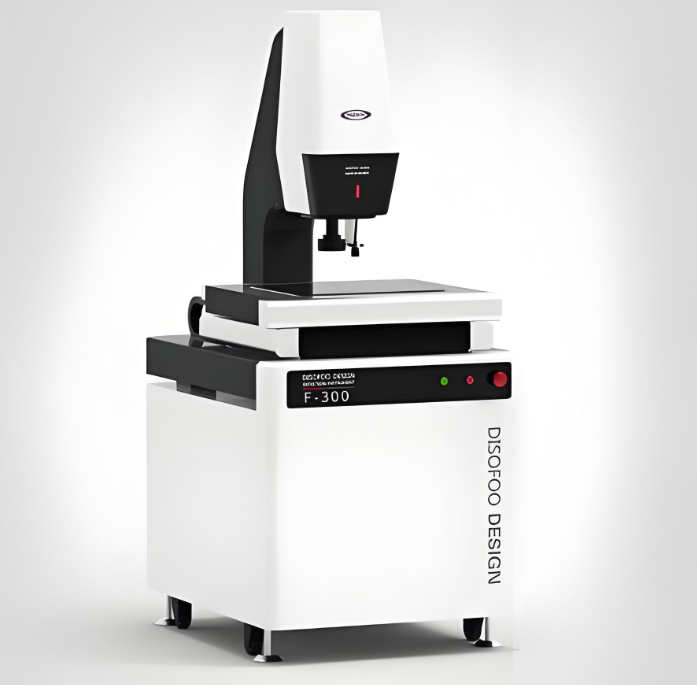

Cet instrument de mesure d’image en ligne spécial pour PCB est équipé d’un poste de travail en alliage d’aluminium anti-statique, adapté à l’environnement anti-statique des ateliers de production de PCB. La commande PLC entièrement automatique permet une connexion transparente avec la ligne de production SMT sans intervention manuelle. La combinaison de lumière axiale du fond et de lumière latérale permet de capturer clairement les détails des plots et des broches des cartes PCB, et le logiciel de détection spécial pour PCB prend en charge le stockage par lots des paramètres des types de cartes, permettant de détecter plusieurs points en un seul clic. Il permet de télécharger les données vers le système MES de l’usine, améliorant considérablement l’efficacité du contrôle qualité de la production en masse des cartes PCB et réduisant le taux de sortie des produits défectueux.
L’appareil possède une course de mesure de 600x500x100mm, avec un grossissement optique allant de 15x à 150x, et une précision de mesure de ±(2+L/75)μm. Le poste de travail est réalisé en alliage d’aluminium anti-statique, ce qui répond aux exigences environnementales des ateliers de production de PCB. Le mode de commande utilise une commande PLC entièrement automatique, et il est équipé de sources lumineuses axiales du fond et latérales. Le logiciel est la version spéciale QMS3D pour cartes PCB, et les interfaces de données comprennent l’Ethernet et le bus de terrain industriel. Les dimensions de l’appareil principal sont de 1500x1200x800mm, avec un poids net de 320kg, et il est alimenté en courant alternatif 220V 50/60Hz. Il bénéficie d’une garantie de 1,5 ans, et peut être connecté de manière transparente à la ligne de production de montage SMT pour réaliser un tri automatisé en ligne des produits non conformes.
Cet instrument de mesure d’image en ligne spécial pour PCB est applicable aux étapes de contrôle qualité de soutien des lignes de production de montage SMT pour les fabricants de cartes PCB, à la détection des dimensions des cartes de circuits flexibles et à la détection de l’espacement des broches des connecteurs électroniques. Il peut être intégré à la ligne de production automatisée pour réaliser un contrôle qualité sans intervention humaine sur l’ensemble du processus, et il convient aux ateliers de production de cartes PCB à grande échelle et aux liens de production en masse des entreprises de sous-traitance électronique, et il répond aux besoins de détection en ligne de la production en masse des cartes PCB.
